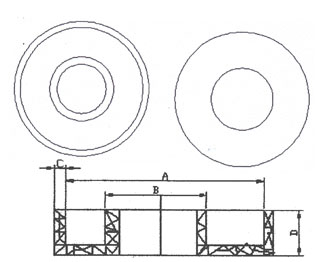

結構圖:

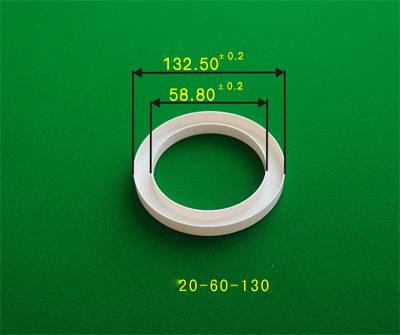

按圖示檢驗主要設計尺寸：20-60-130

● 檢測工具：0.02卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 平面不允許有明顯臺階，手感光滑無阻，無明顯翹曲。

● 外形無殘缺或破損，色澤正常無異。

● 光潔度達到▽7以上，不允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物，含有金屬、雜物的產品，必須作廢品隔離。

● 無飛邊、毛刺及多余物質。

● 手感有強力彈性，且不脆裂。

● 選用原材料必須符合歐盟ROHS指令要求，并具有UL黃卡認證且定點供應。

● 熱變形溫度≥100攝氏度，阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。
